Microcentral de la Hidroeléctrica El Alto
1.226 kW (EN OPERACIÓN DESDE OCTUBRE 2023)
← Volver a Proyectos
Contrato EPC (Ingeniería, Procura y Construcción): ejecución integral de obra civil, instalación de tubería forzada, construcción de la estructura de la casa de máquinas, y diseño, fabricación, suministro, transporte, montaje, pruebas y puesta en marcha de los equipos electromecánicos (llave en mano):
Descripción técnica del proyecto:

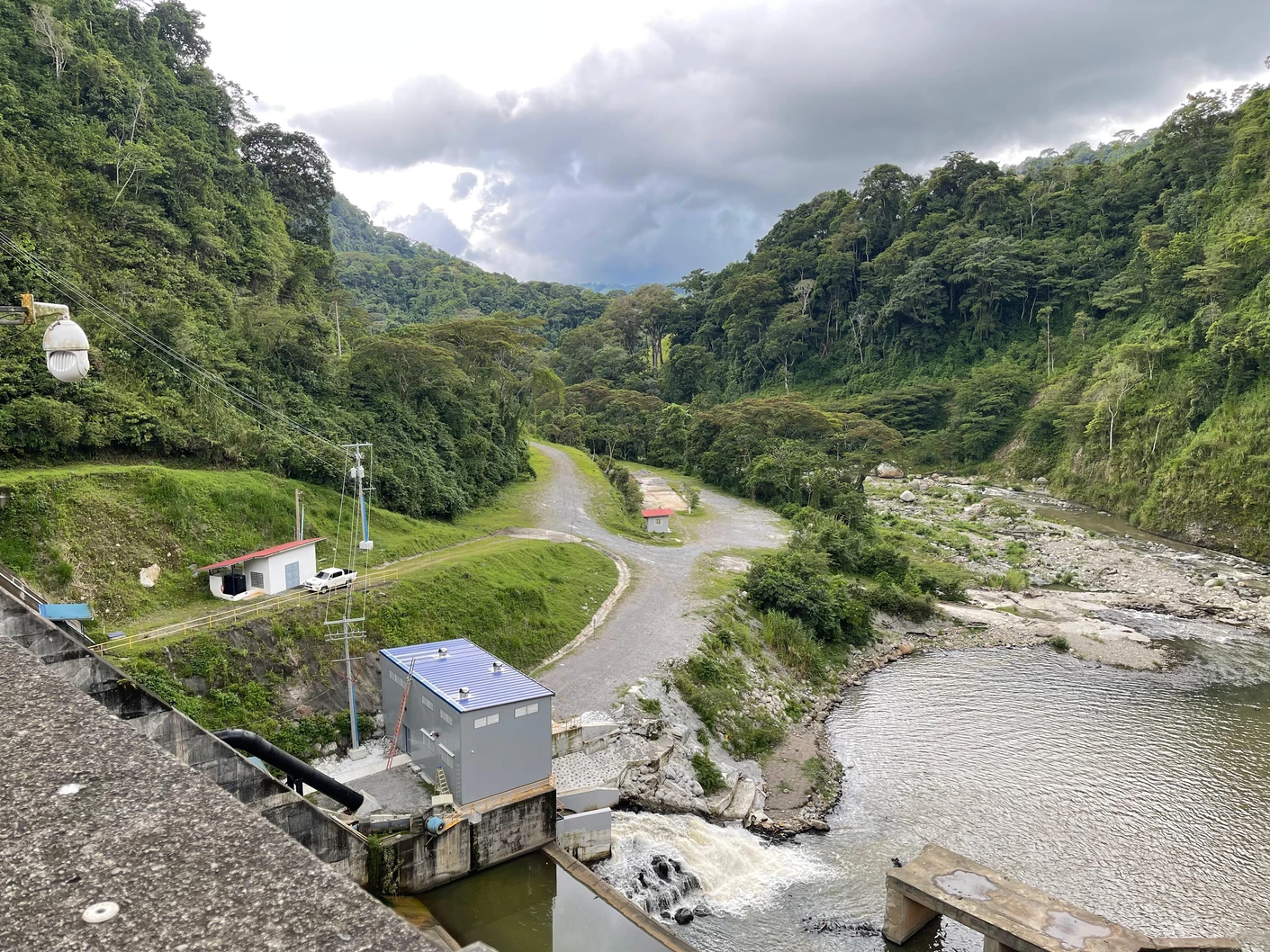

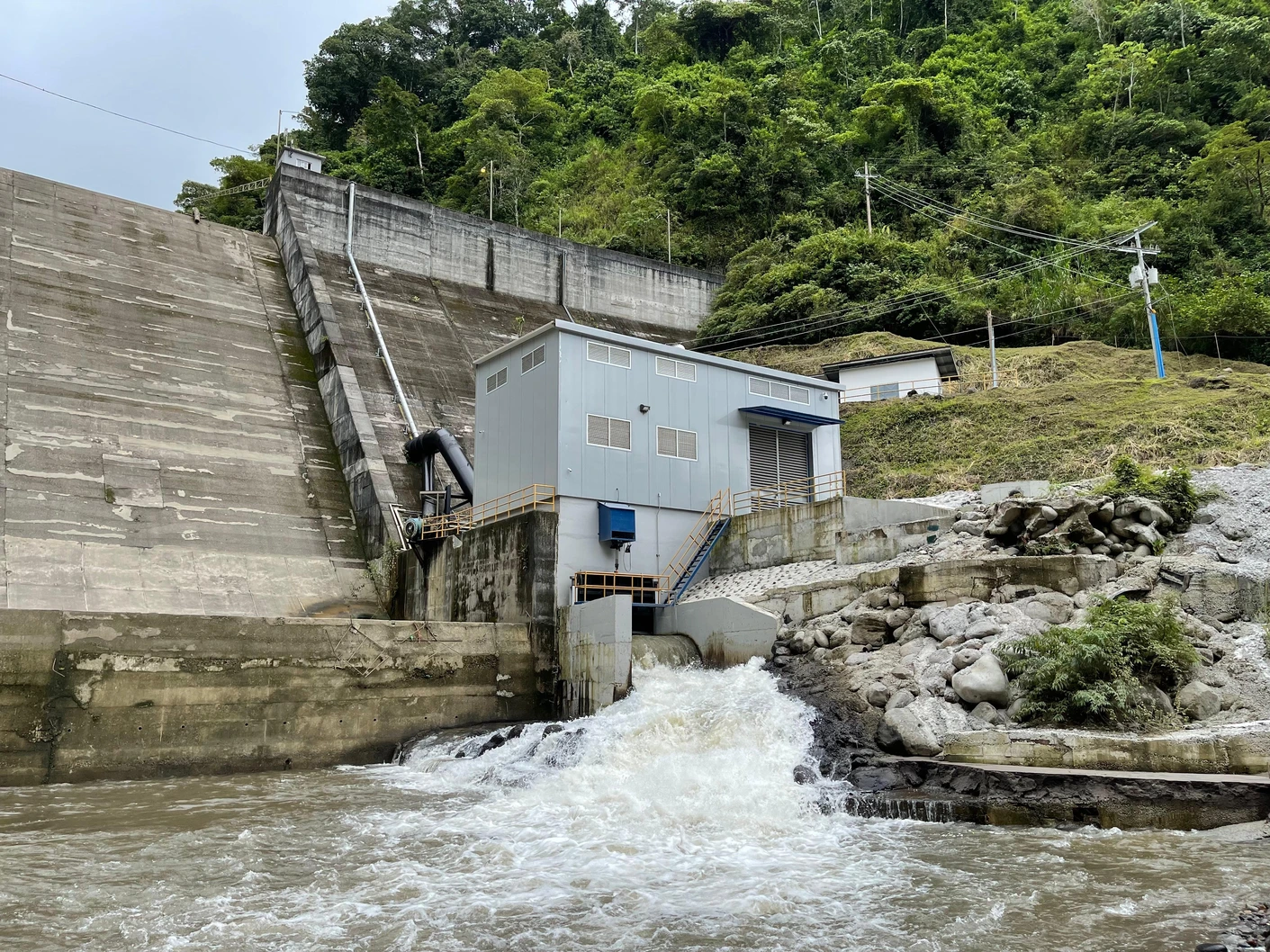

- Obra Civil: Diseño y construcción de la casa de máquinas, canal de descarga, subestación, red de tierras, y atraques/silletas para tubería forzada**.**

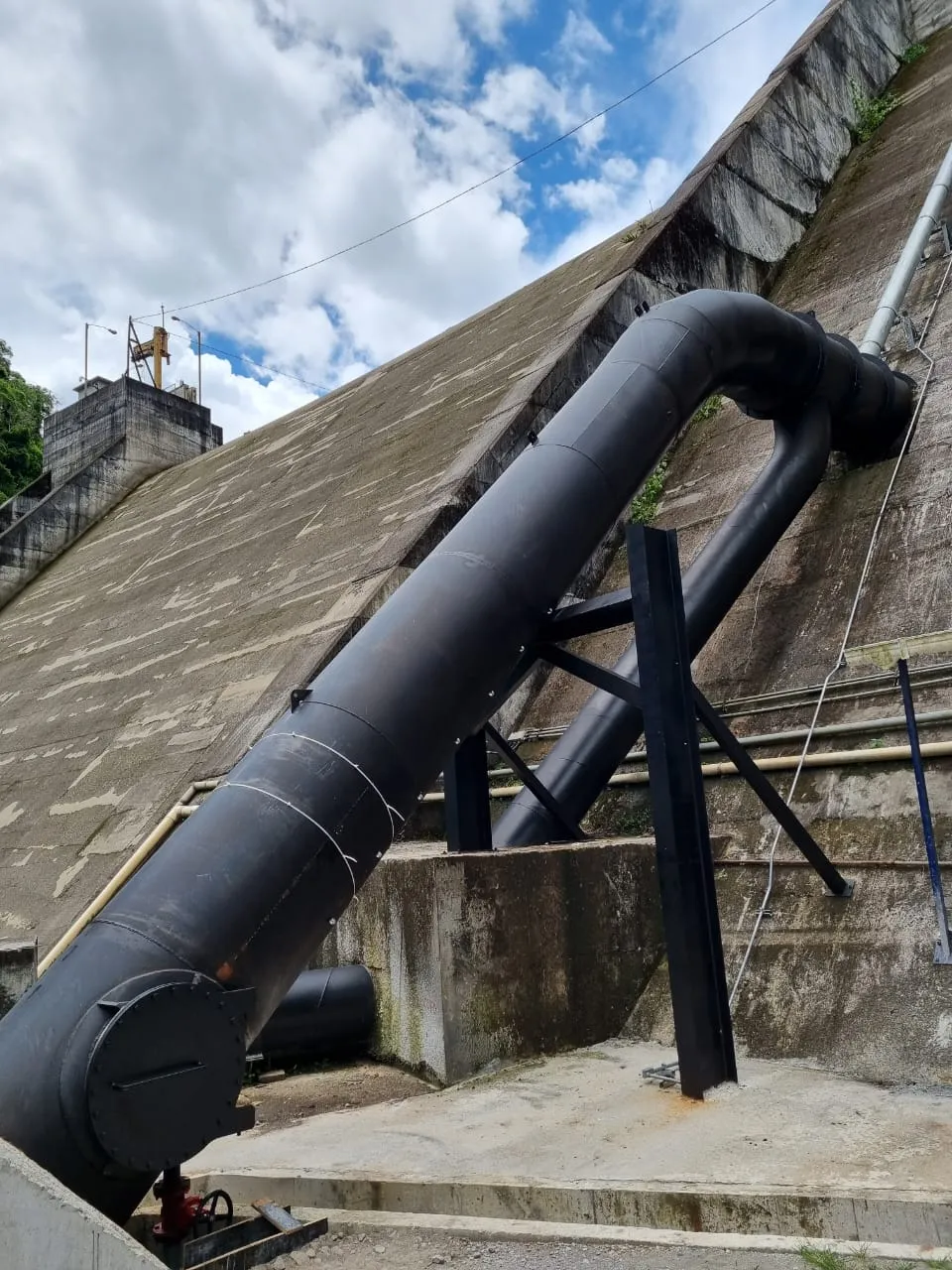

- Tubería Forzada: Suministro, montaje y puesta en servicio de tubería en acero ASTM 516-70 con soportes ASTM 572-50 y tubería de aireación.

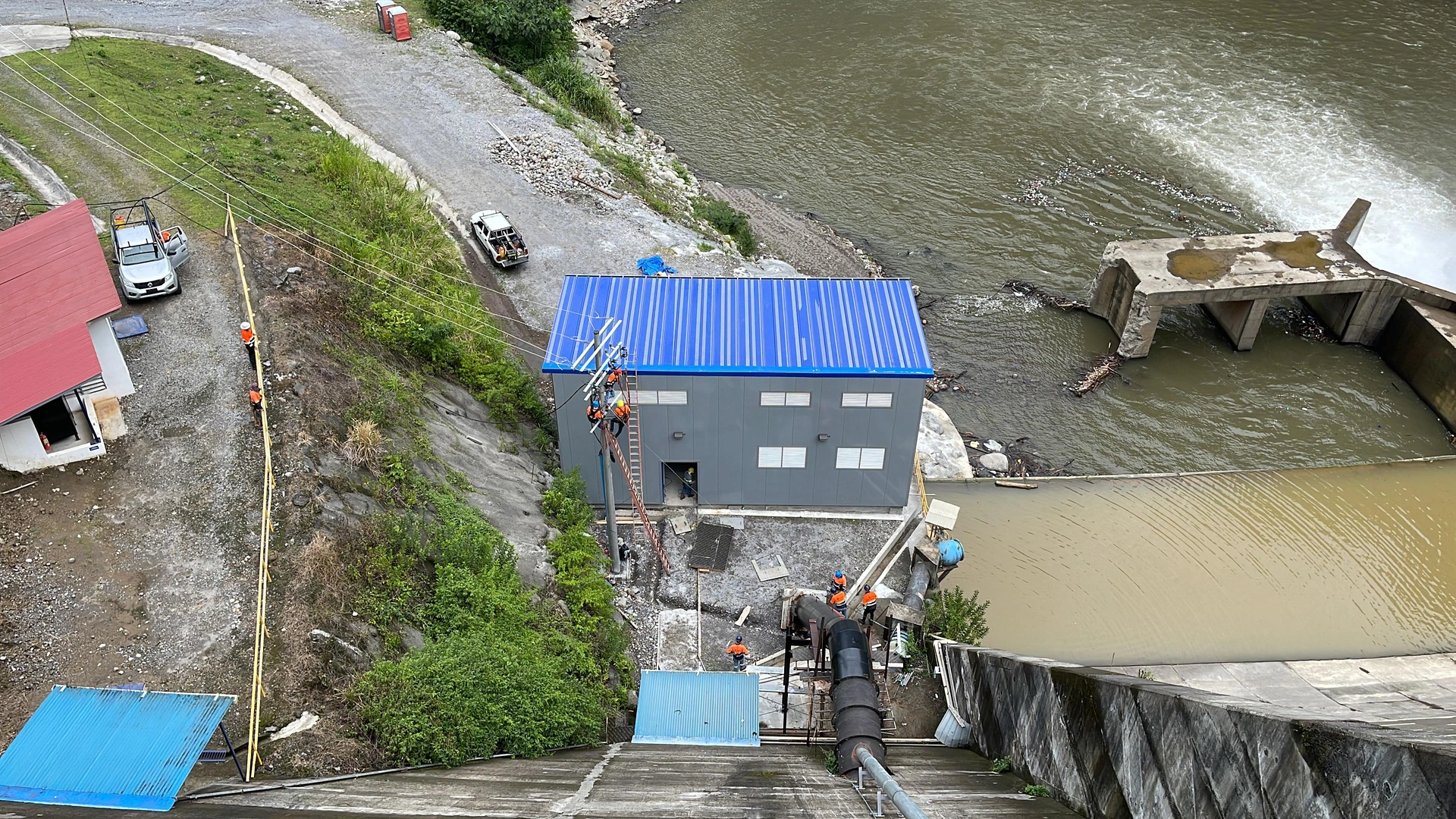

- Estructura Metálica: Casa de máquinas con cerramientos, portón, ventanas, escalera, rejilla de ventilación y estructura para polipasto.
- Compuerta Metálica: diseño, suministro, fabricación, transporte e instalación de una compuerta con medidas 3400” X 2500”.
- Equipamiento Electromecánico: Turbina Francis horizontal, generador síncrono trifásico, válvula de admisión, unidad HPU, regulador de velocidad, SCADA, y medidor de flujo.
- Sistemas Eléctricos Auxiliares: Transformador (0.48/13.8 kV), celdas de media tensión, alumbrado LED interior/exterior, y sistema de distribución CA/CC.
- Sistemas Auxiliares: Ventilación (extractores), protección contra incendios (detectores, extintores), achique (bomba y sensor), y puente grúa (10 t).
- Subestación y Comunicaciones: Línea de 13.8 kV, fibra óptica, acometida de 480 kVA, telefonía, circuito cerrado IP, y estudios de corto circuito/protecciones.

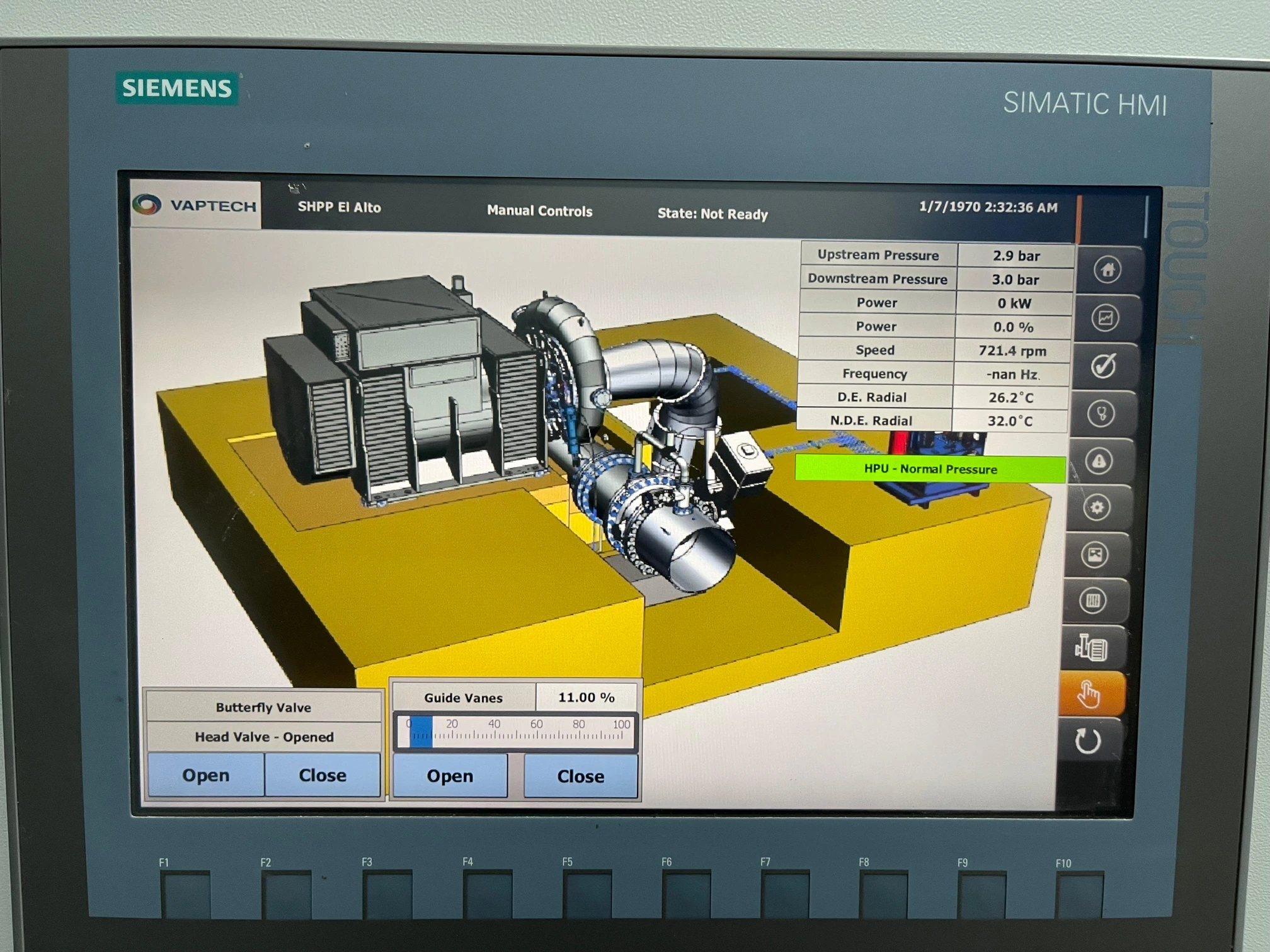

- Integración SCADA: Conexión de señales al SCADA de CH El Alto y Subestación Dominical, con comisionado en el Centro Nacional de Despacho (CND).
Servicios de Ingeniería y Supervisión:
Gestión de proyecto: Dirección, planeación y coordinación de actividades electromecánicas, incluyendo control de avance y gestión de calidad en ingeniería, montaje, puesta en servicio y conexión con la Red Eléctrica Nacional.
Ingeniería electromecánica: Diseño e integración de los equipos.
Supervisión de calidad: Control de calidad de los equipos, pruebas de funcionamiento y certificación.
Características del Proyecto
Turbinas Francis y generadores síncronos optimizados para máxima eficiencia y estabilidad en la generación de energía.

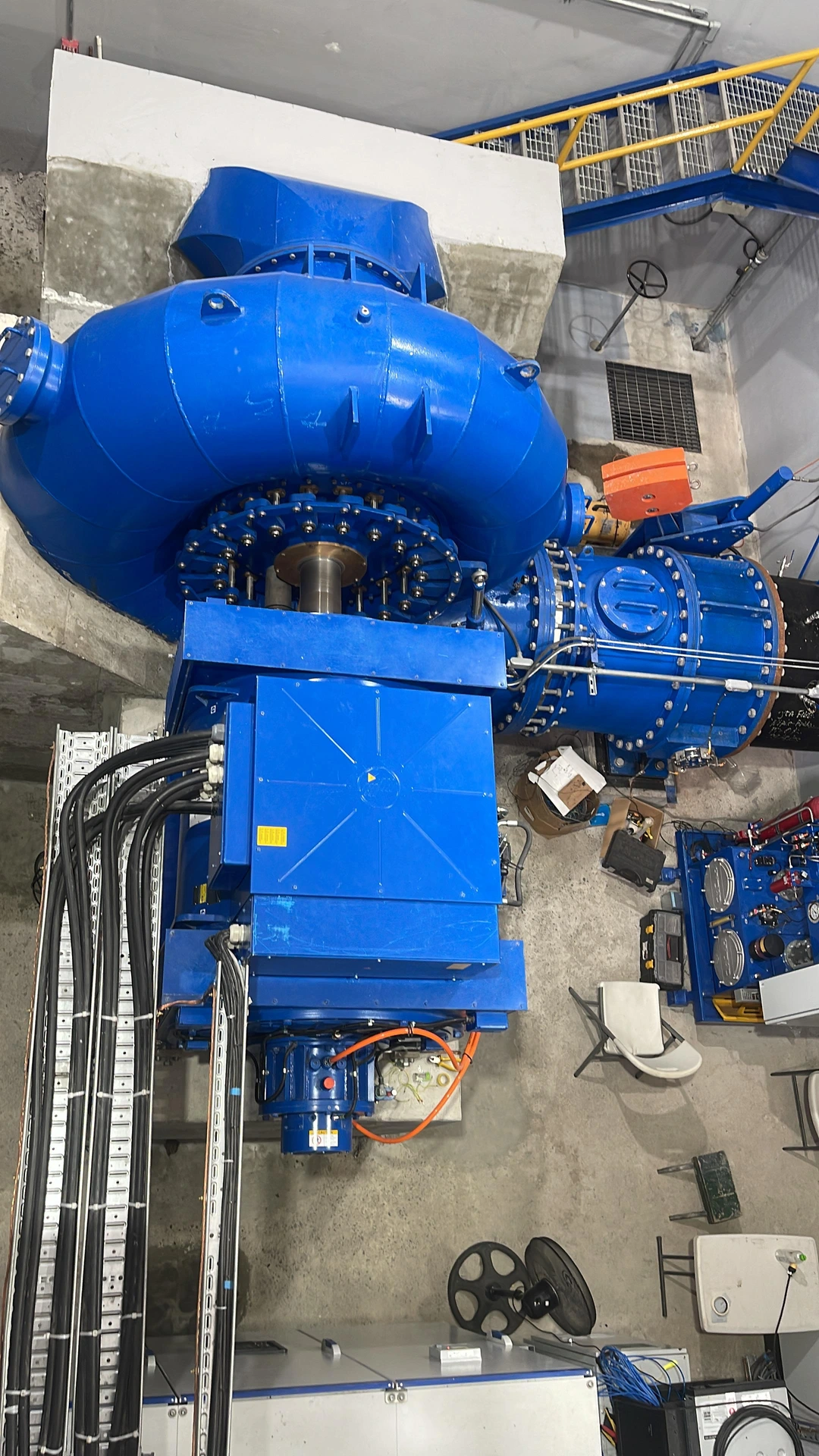

TURBINA FRANCIS con flecha horizontal; rodete montado directamente en la flecha del generador; álabes directrices regulables; diseñada para los siguientes parámetros:
| Parámetro | Símbolo | Valor | Unidad |
|---|---|---|---|
| Cota de la captación max | 635 | m.s.n.m | |
| Cota de la captación nom | 634 | m.s.n.m | |
| Cota de la captación min | 630 | m.s.n.m | |
| Cota del eje central de la turbina | 601.525 | m.s.n.m | |
| Cota en el canal de descarga nominal | 600 | m.s.n.m | |
| Latitud de la central | 8.778 | ° | |
| Temperatura del agua de la central | T | 10 | °C |
| Salto bruto máximo | Hbmax | 35 | m |
| Salto bruto nominal | Hbn | 34 | m |
| Salto bruto mínimo | Hbmin | 30 | m |
| Salto neto máximo | Hnmax | 34 | m |
| Salto neto nominal | Hnn | 33 | m |
| Salto neto mínimo | Hnmin | 28.6 | m |
| Coeficiente de pérdidas de salto | k | 0.0625 | m/(m3/s)2 |
| Velocidad específica | Ns | 381.7 | rpm |
| Número de unidades | Cant | 1 | pcs |
| Caudal de la turbina | Qt | 4 | m3/s |
| Densidad del agua | rv | 999.4 | kg/m3 |
| Gravedad | g | 9.7797 | m/s2 |
| Diámetro exterior del rodete | D | 0.766 | m |
| Velocidad | N | 720 | rpm |
| Velocidad de embalamiento | Npob | 1.710 | min-1 |
| Potencia máxima de la turbina | Pmax | 1.226 | MW |
| Potencia nominal de la turbina | Pnom | 1.191 | MW |
| Potencia mínima de la turbina | Pmin | 1.028 | MW |
| Fuerza axial | Fr max | 84 | kN |
| Máxima fuerza radial | Fr max | 10.5 | kN |
Parámetro
Cota de la captación max
Símbolo
Valor
635
Unidad
m.s.n.m
Parámetro
Cota de la captación nom
Símbolo
Valor
634
Unidad
m.s.n.m
Parámetro
Cota de la captación min
Símbolo
Valor
630
Unidad
m.s.n.m
Parámetro
Cota del eje central de la turbina
Símbolo
Valor
601.525
Unidad
m.s.n.m
Parámetro
Cota en el canal de descarga nominal
Símbolo
Valor
600
Unidad
m.s.n.m
Parámetro
Latitud de la central
Símbolo
Valor
8.778
Unidad
°
Parámetro
Temperatura del agua de la central
Símbolo
T
Valor
10
Unidad
°C
Parámetro
Salto bruto máximo
Símbolo
Hbmax
Valor
35
Unidad
m
Parámetro
Salto bruto nominal
Símbolo
Hbn
Valor
34
Unidad
m
Parámetro
Salto bruto mínimo
Símbolo
Hbmin
Valor
30
Unidad
m
Parámetro
Salto neto máximo
Símbolo
Hnmax
Valor
34
Unidad
m
Parámetro
Salto neto nominal
Símbolo
Hnn
Valor
33
Unidad
m
Parámetro
Salto neto mínimo
Símbolo
Hnmin
Valor
28.6
Unidad
m
Parámetro
Coeficiente de pérdidas de salto
Símbolo
k
Valor
0.0625
Unidad
m/(m3/s)2
Parámetro
Velocidad específica
Símbolo
Ns
Valor
381.7
Unidad
rpm
Parámetro
Número de unidades
Símbolo
Cant
Valor
1
Unidad
pcs
Parámetro
Caudal de la turbina
Símbolo
Qt
Valor
4
Unidad
m3/s
Parámetro
Densidad del agua
Símbolo
rv
Valor
999.4
Unidad
kg/m3
Parámetro
Gravedad
Símbolo
g
Valor
9.7797
Unidad
m/s2
Parámetro
Diámetro exterior del rodete
Símbolo
D
Valor
0.766
Unidad
m
Parámetro
Velocidad
Símbolo
N
Valor
720
Unidad
rpm
Parámetro
Velocidad de embalamiento
Símbolo
Npob
Valor
1.710
Unidad
min-1
Parámetro
Potencia máxima de la turbina
Símbolo
Pmax
Valor
1.226
Unidad
MW
Parámetro
Potencia nominal de la turbina
Símbolo
Pnom
Valor
1.191
Unidad
MW
Parámetro
Potencia mínima de la turbina
Símbolo
Pmin
Valor
1.028
Unidad
MW
Parámetro
Fuerza axial
Símbolo
Fr max
Valor
84
Unidad
kN
Parámetro
Máxima fuerza radial
Símbolo
Fr max
Valor
10.5
Unidad
kN
